多年前做過一種薄片環狀摩擦片產品。零件由6-10mm厚的65Mn彈簧鋼板火焰切割成坯料（見圖1），送熱處理做調質處理，硬度HRC27-32，平面度≤0.3。

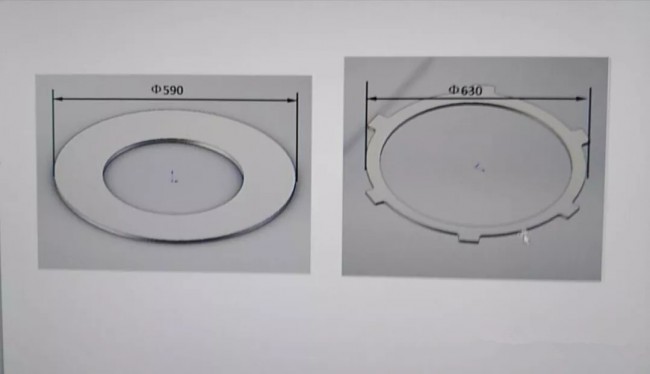

圖1 摩擦片零件簡圖

　　調質硬度容易做到，但這種薄片狀零件，難點在于平面度要求。用戶希望調質后盡量降低再加工量，直接磨削加工到成品尺寸。

　　工藝路線是：打磨毛刺→預熱→鹽浴爐加熱→硝鹽浴淬火→清洗→回火（工藝曲線見圖2）。

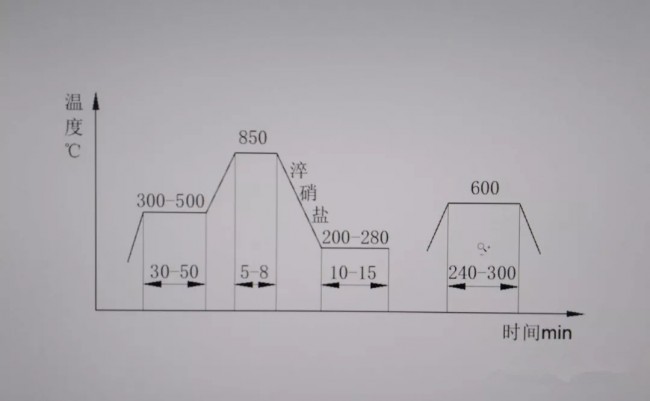

圖2  摩擦片淬火回火工藝曲線圖

　　工藝中的回火過程實際上又包含了校平環節。

　　按照工件材料和調質硬度要求，回火溫度在580℃-610℃范圍內，不同批次，按回火硬度變化趨勢，在此范圍上下微調。產品在這個溫度下回火，淬火應力是可以企望完全消除的。因此，在回火環節對工件的淬火變形進行矯正就成為可能。

　　有一種專用的加壓回火設備專用于這類零件。但以對外加工為主的專業熱處理廠，不確定的產品，不確定的業務量，新增專屬設備顯然是不現實的。因此，我們設計了一種螺旋式夾持工裝（見圖3），利用普通井式回火爐（爐膛：φ1800×1500）進行夾持回火，同時工件校平，效果很好！

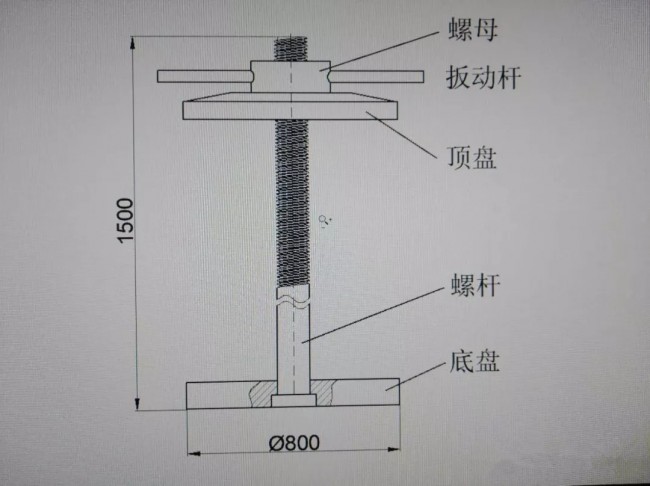

圖3 螺旋式夾持工裝

　　圖中底盤上面、頂盤下面經精車加工，平面度≤0.05。

　　摩擦片淬火完畢出硝鹽浴后，緩冷至室溫，入清水槽洗凈殘鹽，然后逐件疊裝在底盤和頂盤之間。由于此時工件未經回火，翹曲大且硬而脆，螺母不能旋緊。保持自由疊放狀態入爐回火2小時左右，出爐旋緊螺母再入爐繼續回火�；鼗鸷蟪鰻t后空冷。空冷期間會因為溫度降低導致夾持松弛，所以隨著溫度逐件降低，要繼續進行3-4次旋緊操作，使工件始終保持夾緊狀態冷至室溫。

　　工件拆下后，逐件平放于在檢驗平臺上，用0.25mm塞尺檢驗內外邊沿縫隙。不合格的篩出后，再按凹凸方向，凸凸對裝，對齊疊裝于上下壓盤中，壓緊后重新入爐回火，為裝滿工裝，可新舊混裝。出爐空冷時，重復前述操作。

　　延伸設想：

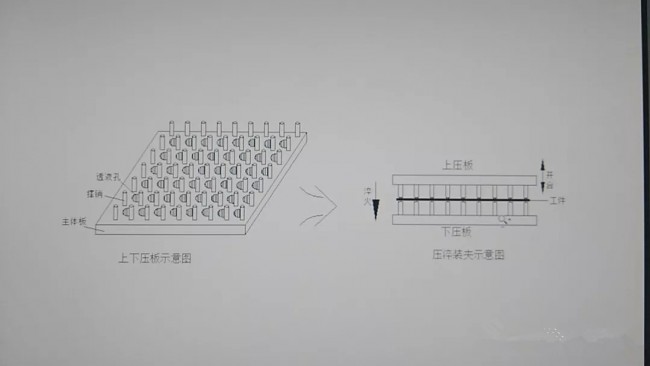

　　本例彈簧鋼是做調質處理，要求硬度低，回火溫度高，可以在回火階段校平。如果要求的是彈簧硬度，比如RC48-53，那么回火溫度就不能超過400℃，使用上述方法校平效果會大打折扣。這就需要設計淬火對夾裝置，在淬火環節限制變形（詳見圖4）。再在回火時候結合上述疊放夾持方法回火。

圖4
